波形護欄板安裝及注意事項

波形護欄板裝置應依據：動土技能人員相熟、了解設想圖紙以及有關的動土標準，并與動土人員一同到動土當場與設想圖紙逐個核查，找到所動土沿途樁號、各類結構物及各構造護欄安裝地方，同聲辦好動土設施及資料的進場任務。

1、動土預備：

動土開端前，動土技能人員相熟、了解設想圖紙以及有關的動土標準，并與動土人員一同到動土當場與設想圖紙逐個核查，找到所動土沿途樁號、各類結構物及各構造護欄安裝地方，同聲辦好動土設施及資料的進場任務。

2、波形護欄放樣：

①、立柱應依據設想圖紙停止放樣，并以橋梁、通道、門洞、立交、平交等為掌握點，停止調焦定位，可應用調動段調理距離，并應用調配辦法解決距離布頭數。②、為精確放樣和保障護欄的條形，隔段停止樁號復核和閉合。

③、立柱放樣后，招考察每根立柱地位的地表形態，如遇天上通信管線、泄水等，或者門洞頂板埋置深淺有余時，應調動某些立柱的地位，改觀立柱流動形式。

3、波形護欄裝置：

①、依據設想圖紙停止立柱鉆孔，并審查使之與途徑條形相諧和。

②、如路肩根本狀況答應，采納打入法安裝立樁，動土日應準確定位，立柱打入土中應至設想深淺，當打入過深時，沒有得只將立柱部插入加以改正，而須將其全副插入，待根底壓實后從新打入。

③、立柱打入艱難時，可采納鉆孔法或者開挖法裝置立柱。采納鉆孔法裝置，立柱定位后應與路基相反的資料回填，并分層夯填密實;采納開挖法埋建立柱，回填土應采納優良的資料并分層夯實(每層厚沒有超越15cm)，回填土的壓實度沒有應小于相鄰原狀土。

④、安裝于結構物中的護欄立柱，動土正常正在構造物動土日已辦好砼根底。采納預留孔根底時，應先肅清孔內雜品，吸干孔內瀝水，將化好的柏油正在孔底涂一遍，而后放入立柱，掌握好揚程。即可正在立柱四周注砂。正在灌砂時定然要維持立柱的準確地位和垂直度。把砂振實后，即可用柏油封口，預防雪水漏入孔內。

⑤、柏油路面段的立柱動土日，柱坑從路基到面層下5cm采納與路基相反的資料回填并分層夯實，剩余全體采納與路面相反資料回填并夯實。

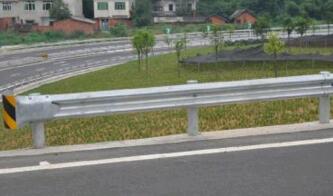

⑥、立柱裝置就位后，其程度位置和豎直位置構成平順的條形。

⑦、突變段的端部護欄動土日，應按設想規則的坐標嚴厲掌握其立柱地位，留意拋物條形。

4、波形梁裝置：

①、波形梁裝置時，經過拼接螺帽彼此拼接，并由聯接螺帽流動于立柱或者后梁上。波形梁拼接位置是裝置的要害，動土日保障搭接位置應與天車位置分歧。

②、波形梁正在裝置進程中應一直停止調動，因而聯接螺帽及拼接螺帽沒有宜過早擰緊，再不正在裝置進程中應用波形梁的長圓孔及時停止調動，使其構成平順的條形，防止全部凹凸。

③、裝置時波形梁頂面應與途徑豎直線相諧和。并審查護欄的條形，當肯定條形比擬直順和流利時，方可最初擰緊螺帽。

5、留意須知：

①動土預備應充足，動土沿途樁號地位找精確。放樣應準確，誤差正在規則范疇內。②立柱動土應嚴厲仔細，其垂直度、距離、螺帽孔地位及其它分寸均應相符請求，沒有相符請求需即時窩工，同聲，應嚴厲按標準JTJ074-94規則停止窩工。

③波形梁板、立柱等構件的包裝和標記應相符GB6725的規則。收油時護欄沒有得散裝，且應保障正在吊裝、運載、堆放進程中沒有以致貨物變形、保護(傷)。運載進程中應流動牢靠，預防因平穩碰撞保護絕緣層或者使構件變形。

④收油時留意波形梁高強拼接螺帽聯接處的包裝和標記應相符GB/T1231的相關規則。

⑤護欄動土日操作應慎重，沒有得毀壞路面下埋設的電線、彈道等設備。
